一、系統概述：

    1. 動態模擬系統的原理與功能

電力系統動態模擬是電力系統物理模擬，它是根據相似理論建立起來的，具有與原型相同物理性質的物理模型，是實際電力系統按一定比例關系縮小了的，而又保留其物理特性的電力系統復制品，它的正?；騽?dòng)態情況下呈現的穩態或動態特性均能反映原型系統特性。

動模實驗系統可以完成電力系統的繼電保護裝置、安全穩定控制裝置、故障錄波、同期、勵磁等裝置的教學實驗、科研試驗、驗證試驗以及電力系統設備的入網試驗。可以完成現代電能生產、傳輸分配使用的全過程。可以為電力類本科生、研究生提供一個專業課程學習和科學研究的實驗平臺。

2. 我公司已完成和恢復全國幾十個動態模擬系統

我公司已為全國二十多所動模實驗室提供實驗設備，例如：內蒙古工業大學、浙江電力中試研究院、廣西大學等；而且成功改造了多個動模實驗室，使長期停用的動模設備重新投入使用，例如：浙江大學、東南大學、四川電力試驗研究院。

二、用于動態模擬系統的主要成套設備有:
    1. 模擬發電機組
    2. KZD-III主測量控制試驗臺
    3. 高壓系統故障屏
    4. 發電機測控屏
    5. 高壓線路測控屏
    6. 無窮大電源測控屏
    7. 負荷測控屏
    8. 高壓系統電網組合屏
    9. 原動機及調速系統仿真屏
   10. 微機勵磁調節器及負阻器屏
   11. 微機準同期控制器

12. 旋轉負荷特性控制屏

13. 風力發電模擬系統

此實驗系統專用的核心部件TGS-03A原動機及調速系統仿真屏，WL-04A微機勵及負阻器屏，HGWT-04微機準同期控制器等是我公司生產的定型產品。

三、核心設備簡介：

1. WL-04A微機勵磁調節器及負阻器屏

WL-04A微機勵磁調節器是為滿足電力系統動態模擬實驗室教學與科研的特殊需要而專門設計的微機型勵磁調節器。

（1）勵磁方式有五種可供選擇：

微機它勵、微機自并勵、勵磁機自勵、勵磁機它勵和外接勵磁機。

（2）微機勵磁調節器的控制方式可供選擇：

恒UF、恒IL、恒α、外接DK、外接UK和外接PSS。

（3）安全保護措施：

設有定子過電壓保護和勵磁電流反時限延時過勵限制，最大勵磁電流瞬時限制等安全保護措施。

（4）微機勵磁調節器控制參數可在線修改、在線固化，靈活方便，最大限度地滿足教學科研靈活多變的需要。

（5）動模實驗室中的模擬發電機組配備負電阻器可以靈活調整模型機組勵磁繞組的時間常數，達到真實模擬的目的。

       2. TGS-03A原動機及調速系統仿真屏

TGS-03A原動機及調速系統仿真器，由原動機調速系統仿真器、原動機特性仿真軟件共同構成，可以實現汽輪機特性或水輪機特性及其調速器特性的模擬，主要仿真環節有：汽輪機蒸汽容積慣性、原動機特性以及汽輪機機械液壓式調速器等環節；水輪機的水錘效應、原動機特性及水輪機機械液壓調速器等環節。

適用于各種規格的模擬發電機的原動機控制，能依據汽輪機和水輪機的原動機數學模型模擬出原動機特性；能依據汽輪機和水輪機的調速系統的數學模擬仿真出調速系統特性。

3. HGWT-04微機準同期控制器和合閘角控制器

（1）HGWT-04微機準同期控制器

在電力系統中，同步發電機的同期并列操作是一項經常性的基本操作。不恰當?shù)牟⒘袑?dǎo)致很大的沖擊電流，甚至造成損壞發電機組的嚴重后果。為了保證安全、快速地并列，必須借助于自動準同期控制裝置。采用微機自動準同期裝置實現同步發電機自動準同期并列操作，可以做到既安全可靠，又快速準確，現已在電力系統中得到廣泛的應用。

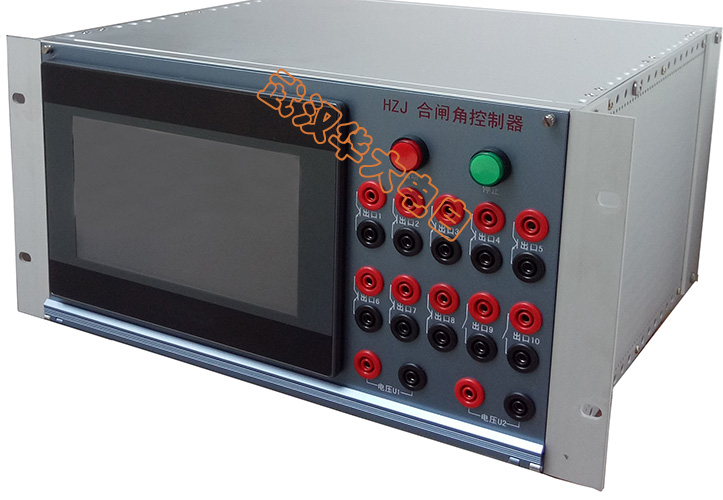

（2）HZJ合閘角控制器

電力系統短路試驗控制系統是電力系統動態模擬裝置的重要組成部分。電力系統短路故障是較為嚴重的故障, 因此動模實驗室必須模擬各種短路故障。這些故障可由電力系統短路試驗控制系統來模擬: 根據電力系統中常見的短路故障現象, 人為地在模擬電力系統中設置對應的短路點, 從而研究各種短路故障對電力系統穩定性的影響。合閘角控制器適用于電力系統動態模擬實驗室，用于控制每個短路點的短路時間和脈寬，解決了由于手動操作短路時間過長引起系統震蕩以及無法控制短路時系統電壓角度的技術難題。
